產品詳情 Product details

概述

KYN口-12是目前空氣絕緣環網柜設備體積最小、絕緣性能最高的開關設備,海拔高度達到3000米,全部采用APG固體絕緣、硅橡膠密封技術,為國際首創。
我公司自主研發的KYN口-12空氣絕緣環網柜開關設備(以下簡稱開關設備),適用于3~10KV三相交流50Hz單母線及母線分段的成套裝置。主要用于發電廠中小型發電機送電、工礦企業配電以及電力系統的二次變電所的變電送電及大型高壓電動機起動等,實行控制、保護、監測之用。
本開關柜滿足lEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分、誤合斷路器、防止接地開關處在閉合位置時關合斷路器、防止在帶電時誤合接地開關、防止誤入帶電間隔的聯鎖功能,可配用我公司研制的真空斷路器,實為一種性能優越的配電裝置。
完整的產品系列：KYN口-12系列開關設備可提供完整的產品系列,極大的豐富了系統的模塊化解決方案并提高了開關設計的使用效率。

采用最新結構模塊化設計理念,柜體分三大模塊,由動力室模塊、母線室模塊、電纜室模塊組成,可以多種方案模塊組合而成,各種方案由獨立的電纜室模塊變化,或動力室模塊變化、與母線窒模塊變化的任意組合。保證了KYN囗-12系列開關設備服務和維護程序的一致性。
靈活的解決方案：多種方案,滿足現場用戶的各種需求。即使在運行環境惡劣的場所,KYN口-12系列產品仍能提供一系列方案,充分滿足現場的安裝和運行要求。
極高的安全性：KYN口-12系列開關設備提供了完整的機械安全閉鎖,防止了誤操作的發生。
極高的可造性：KYN口-12系列開關設備是基于中壓開關設備長期的實際運行經驗,并容納了各行業用戶對中壓開關設備的具體要求,是長期的運行經驗和創新技術的統一體。
KYN口-12系列開關設備的額定電流為630-2000A,可配真空斷路器,柜體的高度、深度和母線額定電流保持一致。
KYN口-12系列開關設備柜體寬度分別為450mm/550mm/650mm/750mm,小于其他標準柜型的相應尺寸,這個尺寸體現了其緊湊而實用的產品特征。
KYN口-12系列開關設備的維護和服務均可在柜前完成?？梢钥繅Π惭b。動力室模塊可以在檢修時將于車退至試驗位置后整體移出,移除動力室模塊后,可以將母線室模塊及電纜室模塊的封閉隔板拆卸下來,在前面檢修母線窒的母線模塊及電纜室的互感器模塊,這樣就完全達到真正的靠墻安裝前面檢修的目的。維護人員可以方便地進入母線區、電纜區進行維護工作,這就使其內部電器元件的維護變得十分簡單。
電纜通過電纜室的電纜連體絕緣子或電纜插拔頭與主開關的下觸頭相連接。通常情況下,銅制的電纜連體絕緣子轉換器：柜寬450/550mm的電纜接線排,每相可連接兩根電纜：柜寬為 650mm 和 750mm 的柜深為 1350mm 的接線排,每相可連接三根電纜。
環形電流互感器是KYN口-12系列開關設備的標準配置,適用于 150A~1250A及以下,母線式電流互感器是適用于100A以下。柜寬為550mm/650mm的開關柜,塊狀電流互感器是可選的配置。

型號及含義

使用條件 應用范圍

◆周圍空氣溫度：上限+45℃,下限-45℃； ◆商業、服務業：商場、購物中心、辦公大樓、 醫院、
◆海拔：設備安裝場所的最大海拔高度3000； 游樂場、居民住宅區、基礎及民用設施
◆濕度：日平均相對濕度不大于95%,月平均相對濕度不大于90%； ◆工礦企業：石油化工、造紙廠、水泥廠、紡織
◆地震：地震烈度不超過8度；                                                                                    ◆公用事業及電站：發電廠、變電站、開閉所、環網供電所、
◆周圍空氣：應不腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染；                                            主輔助開關站
◆周圍環境：無嚴重污穢及經常性的劇烈振動,嚴酷使用條件下嚴酷度設計滿足l類要求；    ◆運輸:機場、港口、鐵路、地鐵
◆特殊使用條件：在超過GB3906規定的正常環境條件下使用時,由用戶和制造廠協商。

防護等級
外殼防護等級為：lP4X
全密封型母線室、電纜室內部主回路防護等級為：lP2X
半絕緣型母線室、電纜室內部主回路防護等級為：lP2X
斷路器室門打開時為：lP2X

開關柜技術參數

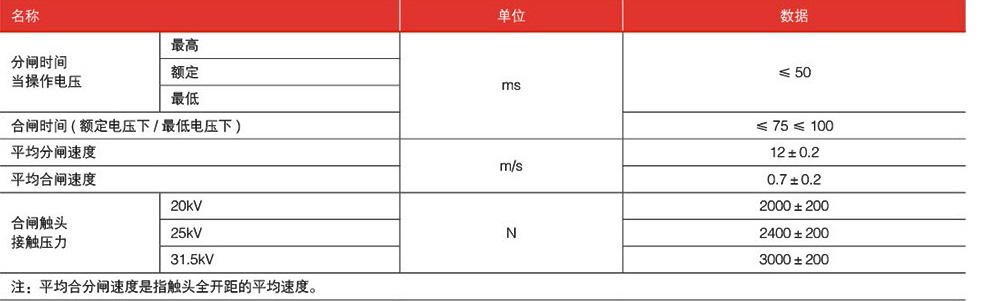

真空斷路器技術參數

真空斷路器技術參數

真空斷路器技術參數

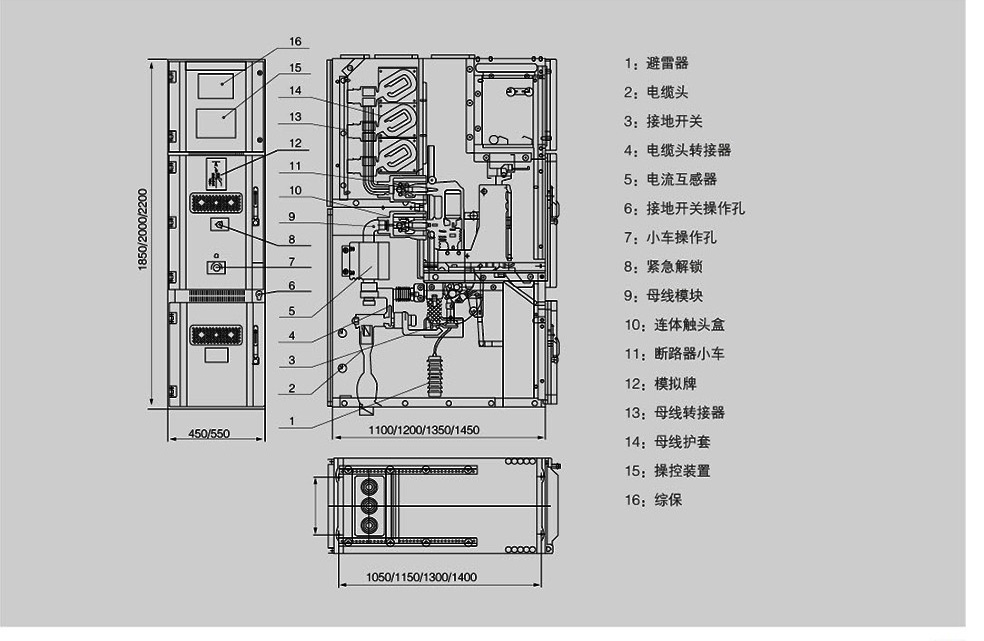

結構示意圖
開關柜按GB3906中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成,柜體分為四個單獨的隔室,外殼防護等級為lP4X,各小室間和斷路器室門打開時防護等級為lP2X。具有架空進出線、電纜進出線及其它功能方案,經排列、組合后能成為各種方案形式的配電裝置。本開關柜可以從正面進行安裝調試和維護,因此它可以背靠背組成雙重排列和靠培安裝,提高了開關柜的安全性、靈活性,減少了占地面積。
外殼開關柜外殼零件均采用2mm厚敷鋁鋅鋼板,經CNC機床加工,并采用多重折邊工藝。這樣使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用,而且由于采用多重折邊工藝,使柜體比其它同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構,用拉鉚螺母和高強度的螺栓聯接而成。這樣使生產周期短、零部件通用性強,便于組織生產。
