產品詳情 Product details

主要技術參數

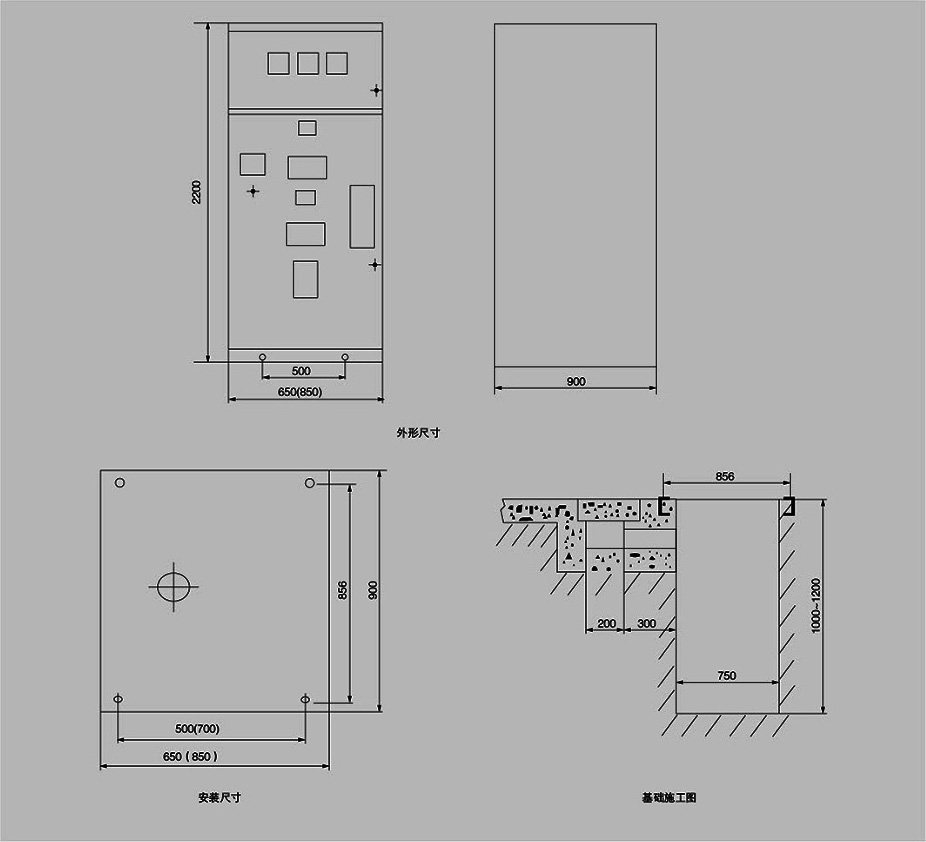

外形及安裝尺寸

概述

HXGN17-12箱式固定交流金屬封閉開關設備(簡稱環網柜),是為城市電網改造和建設需要而生產的新型高壓開關設備。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用,本環網柜配用FZRN25、FZRN21真空負荷開關,操作機構為彈簧機構,該機構既可手動操作,也可電動操作。接地開關和隔離刀配用手動操作機構,本環網柜成套性強、體積小、無燃燒和爆炸危險,還具有可靠的”五防”功能。本環網柜符合GB3906《3-35kV交流金屬封閉開關設備》、lEC60420《高壓交流負荷開關熔斷器組合電器》標準的有關規定。

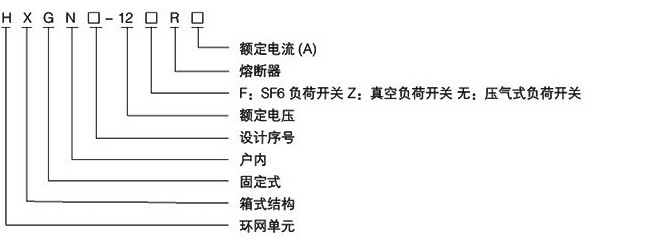

型號及含義

使用條件

◆周圍空氣溫度:-15℃~+40C;
◆海拔高度:1000m及以下;
◆濕度條件:日平均值不大于95%,水蒸氣壓力日平均值不超2.2kPa;月平均值不大于90%,水蒸氣壓力月平均值不超過1.8kPa;
◆地震強度:不超過8級;
◆沒有腐蝕性或可燃性氣體等明顯污染的場。
注:超出上述正常使用條件時,用戶可與本公司協商。

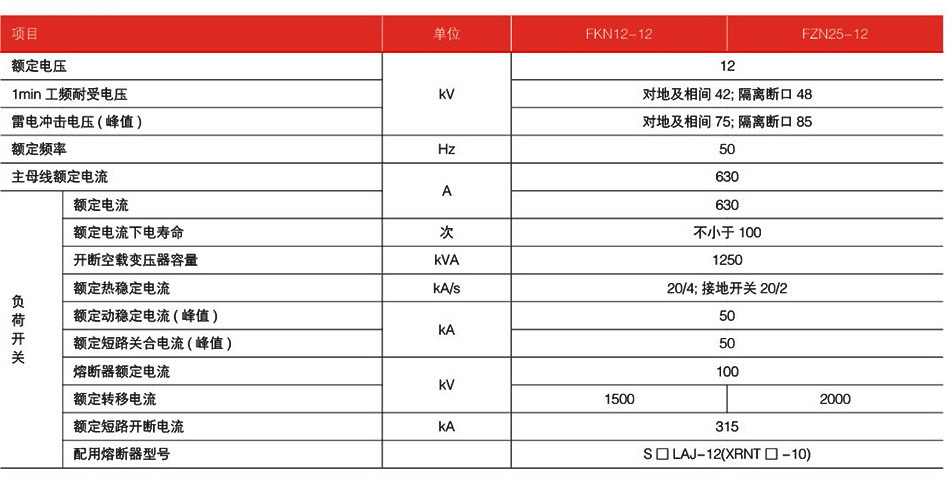

主要技術參數

安裝、貯運和驗收

使用與故障處理

◆包裝、貯運
環網柜在出廠時為單臺木箱包裝。在貯運過程中不允許傾翻、倒置和劇烈振動。搬動時不允許在地面上直接推拉;在無起吊裝置時,可在包裝箱枕木下墊入圓筒,使其滑到安裝位置。
◇防止柜體雨淋、受潮。
◇環網柜應放在通風良好,并能防止各種有害氣體侵入的場所。嚴禁與化學藥品、酸堿等存放在一倉庫內。

◆驗收

⊙開箱前檢查包裝是否損壞,拆箱時注意保護產品。對柜體進行外觀檢查；同時檢查柜內各元器件有無損壞、配件是否與裝箱單相符。
◇檢查隨機文件是否安全。
a、產品使用說明書及柜內各元器件說明書；
b、出廠試驗報告；
產品合格證；
d、裝箱單；
e、二次接線圖。

安裝與調試

◆安裝時先將環網柜放置在安裝基礎上,并將其排列整齊、調試好,然后用緊固件緊固好。
◆安裝主母線時,打開母線室進行安裝,連接母線的接觸 面應平整、無污物。
◆環網柜的接地應可靠接地,并對接地進行回路檢查。
◆調試時按環網柜使用說明書及柜內各元器件的說明書進 行調試。
◆安裝調試后,將各自開關元件及防誤操作機構進行5次操作,未發現異?，F(xiàn)象,則認為開關機械操作正。

使用與故牌處理

◆送電前檢查
◇環網柜在送電前全面檢查柜內所有元器件的電氣性能、絕緣水平及接線正確性,檢查一切正常方可投入遠行。
◆正常運行狀態
◇在正常運行時,無論進線柜或出線柜,負荷開關應處于合閘位置,接地刀處在分閘位置,柜體處于關閉緊鎖狀態。
◆故障處理
◇在進線柜發生故障檢修時,應先切斷進線電源,將負荷開關分闡,同時檢查柜上帶電顯示器,確認無誤后,合接地刀,打開門進行檢修。
◇在出線柜出現故障檢修時,應先分斷柜內的負荷開關,合上接地刀,打開前門進行檢修,此時主母線處于帶電狀態。

維護與檢修
◆環網柜在下列情況下需要進行維護與檢修；
◇在運行5年后對產品絕緣水平進行檢查；
◇在負荷開關開斷滿100次后,應對主回路電阻、負荷開關的功、靜觸頭及輔助觸頭等進行檢查。
◆一般情況下,應在停電后對環網柜進行維護與檢修。
