產品詳情 Product details

概述
XQJ系列電纜橋架適用于電壓在12KV以下的電力電纜,以及控制電纜,照明配線等室內、室外架空電纜溝,隧道的敷設。

特點與安裝
XQJ系列電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線簡單、配線靈活、安裝標準、外形美觀的特點。
XQJ系列電纜橋架的安裝可以因地制宜?？呻S工藝輸架空敷設:樓板、梁下吊裝;室內外墻壁、柱壁、隧道、電纜溝壁下的側板、還可以露天立柱或支墩上安裝。
大型多層橋架吊裝或立裝時,應盡量采用工字鋼立柱兩側對稱敷設。
XQJ系列電纜橋架可水平、垂直敷設、可轉角、T字形、十字形分支;可調寬、調高、變徑。

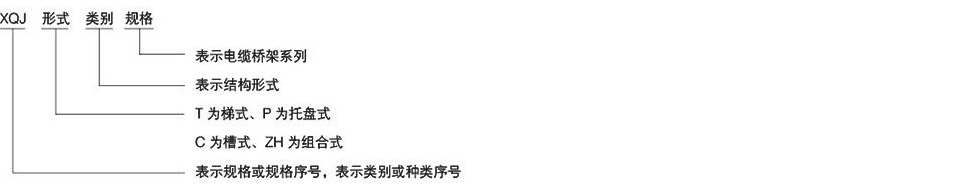

型號及含義

電纜在電纜橋架上的層次安排
電纜橋架層次排列應是弱電流控制電纜在最上層,接著一段控制電纜、低壓動力電纜、高壓動力電纜依次往下排列。(見下表)這種排列便于屏蔽干擾、電力電纜冷卻、便于施工。
各層電纜橋架層的距離為:控制電纜≥220mm;動力電纜≥300mm;機械化敷設電纜≥400mm

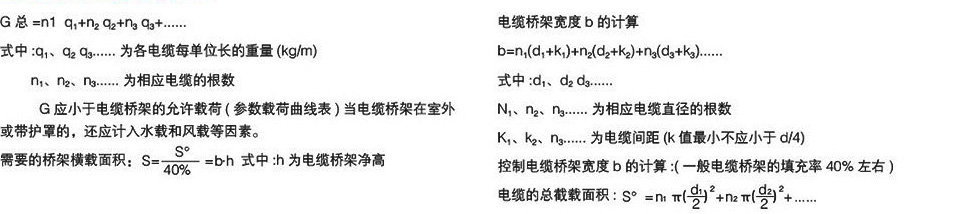

電纜橋架尺寸選擇與計算

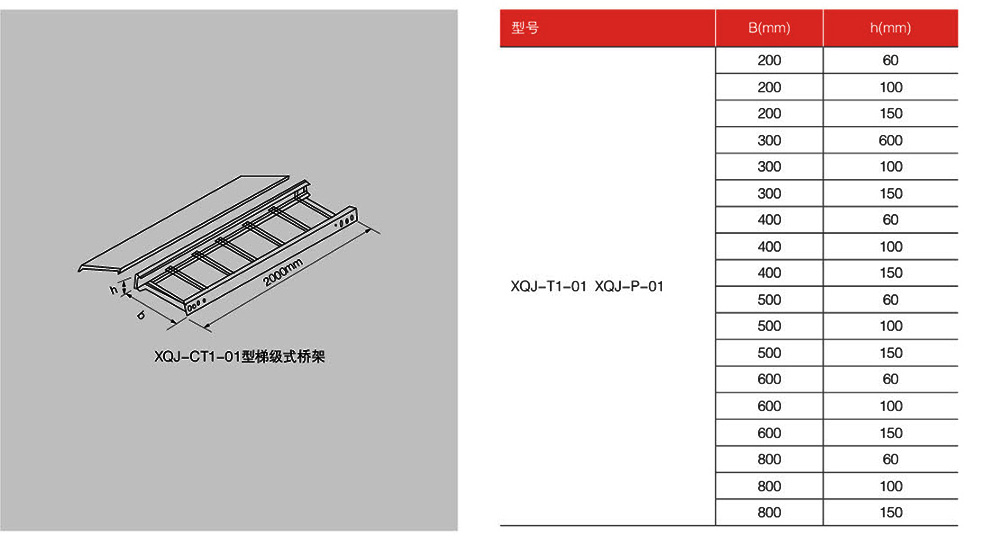

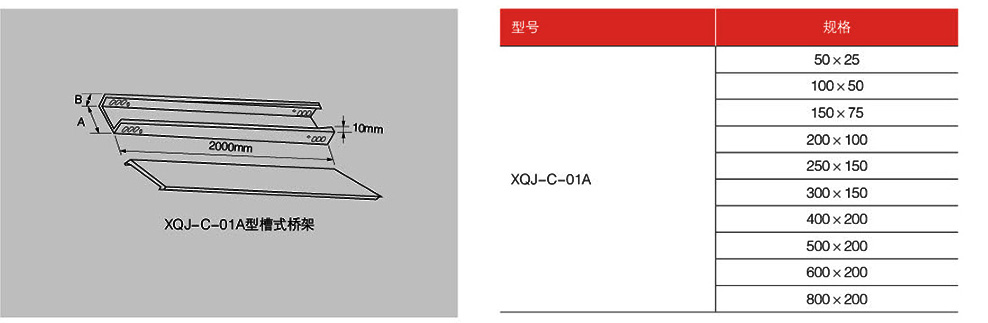

槽式橋架安裝尺寸

注意事項
ⅩQJ型電纜橋架裝置的最大載荷、支撐間距應小于允許載荷和支架跨距。
選擇電纜橋架的寬度時應留有一定的備用空位,以便為今后增添電纜用。
當電力電纜的控制電纜較少時,可用同一電纜橋架安裝,但中間要用隔將電力電纜和控制電纜隔開敷設。
電纜橋架水平敷設時,橋架之間的連接頭應盡量設備在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下,垂直走向的電纜每隔1.5米左右固定一下。
電纜橋架裝置應有可靠接地。如利用橋架作為接地干線,應將每層橋架的端部用16mm2軟銅線聯接(并聯)起來,與總接地干線相通,長距離的電纜橋架每隔30-50米接地一次。
電纜橋架裝置除需屏蔽保護罩外,在室外安裝時在其頂層加裝保護罩,防止日曬、雨淋,對如需焊接安裝時,焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。

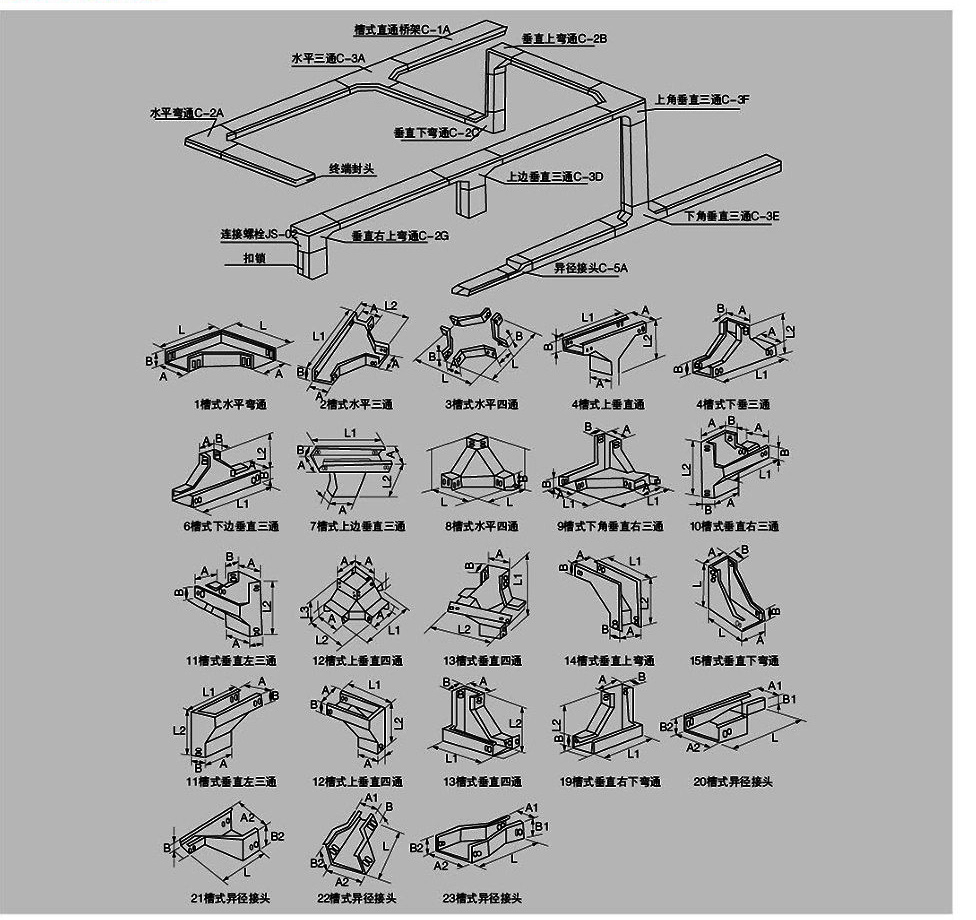

橋架空間布置示意圖

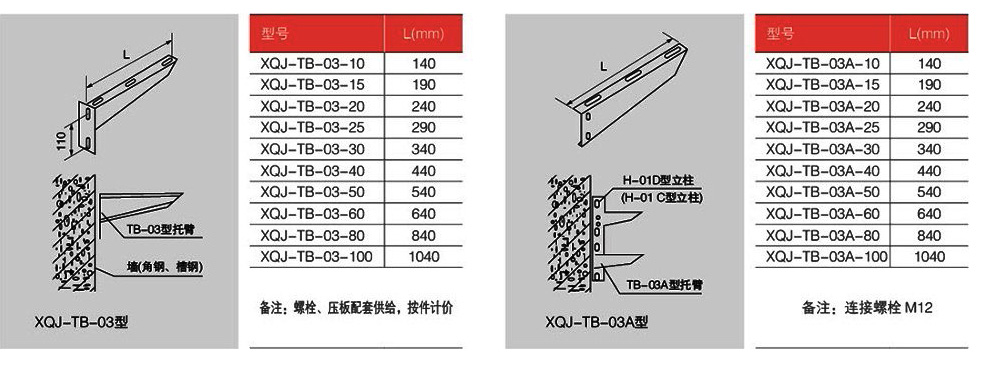

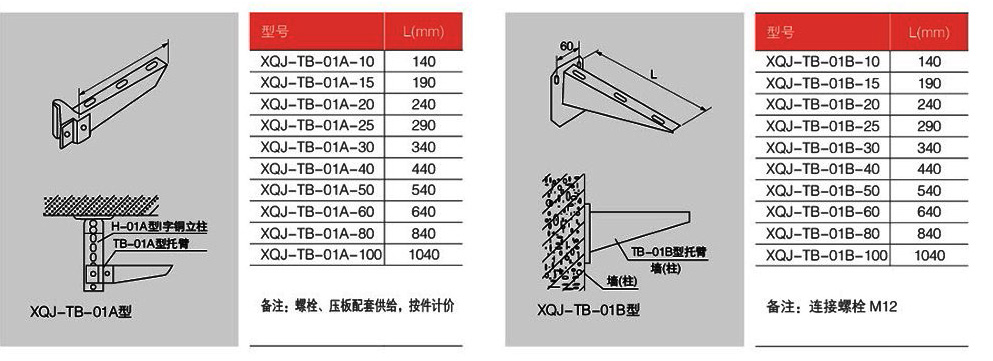

槽式橋架安裝尺寸

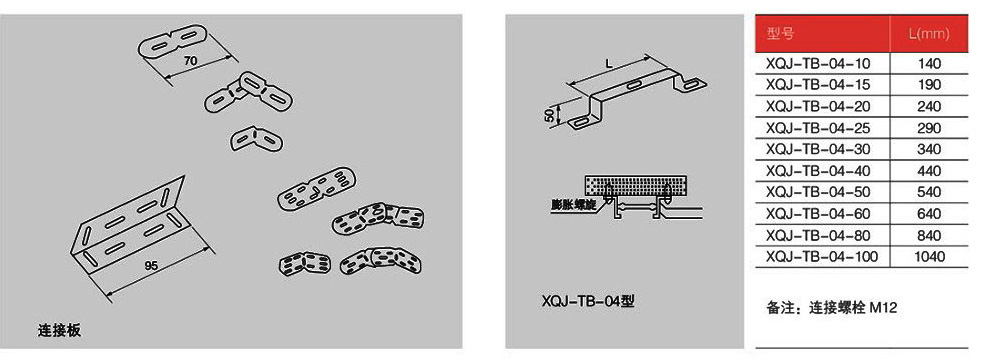

槽式橋架安裝尺寸
