產品詳情 Product details

概述

樹脂絕緣立體三角形卷鐵芯干式變壓器,以多項發明專利,自主研制開發,采用立體三角形卷鐵芯核心部件,經過拼裝和退火后,三相磁路完全對稱,磁阻大大減小,激磁電流、空載損耗顯著降低。上、下夾件均為整體式,保護整個鐵芯在制造、運輸、安裝過程中不受外力,且可有效壓緊和支承線圈,提高了變壓器突發短路時抗軸向電動力的能力。型鋼結構的夾件,有效抑制了噪聲在夾件內的振蕩,使變壓器的噪聲保持在理想狀態。環氧樹脂包封的線圈,線圈導體與樹脂絕緣層形成一個完整的剛體,機械強度好,耐受短路的能力強,且環氧樹脂的耐壓強度高,另外由于整個線圈導體都被環氧樹脂的固體絕緣層所包封,因而不僅潮氣難于浸入,而且也完全阻斷了導體被各種有害氣體和腐蝕性化學成份侵害的可能,因而其防潮與防污的性能特別好。
樹脂澆注立體卷鐵芯干式變壓器除具有常規干式變壓器安全、過載能力強等優點外,還具有環保、空載損耗、激磁電流小,噪音低,防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能好、體積小,重量輕,外形美觀等特點。
產品主要性能指標均優于國內標準。最適宜用于防火要求高的環境中,適用于高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。
新型高新技術變壓器產品樹脂澆注立體卷鐵芯干式變壓器,提供節能、環保、防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能強的全新變壓器增值方案。

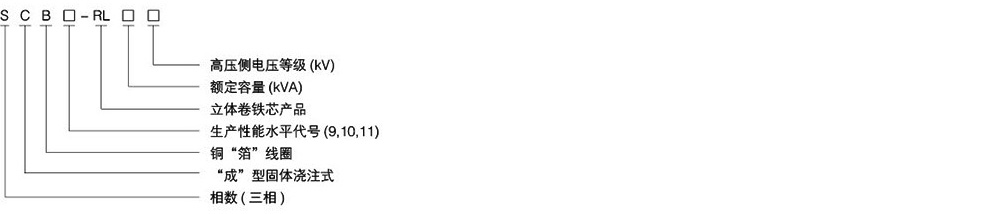

型號及含義

產品結構

立體三角形卷鐵芯
采用立體三角形結構,將鐵芯的排列方式進行了更加合理的組合,采用三個完全相同的單框拼合成立體等邊三角形,實現產品的三相鐵芯磁路完全對稱等長，確保三相供電平衡,并使磁阻大大減小,激磁電流、空載損耗顯著降低。
鐵芯固化采用立體三角形卷鐵芯專有固化工藝,固化效果好,保證鐵芯在裝配、運輸及運行過程中不變形,從而降低鐵芯空載損耗及噪聲。
這種結構的優點是：
節能效果顯著:立體三角形卷鐵芯無接縫,即不存在高能耗區,可充分發揮優質鐵芯材料高導磁特點,最大地減少因接縫處形成的空氣隙帶來的損耗。
小型化:空間利用系數高,變壓器采用三角形結構,故體積比常規變壓器小,結構緊湊、外型美觀、占地面積小。
低噪音:由于立體三角形卷鐵芯是由幾種梯形料帶依次卷繞而成,硅鋼帶之間卷繞緊密,硅鋼帶的導磁方向與鐵芯的磁路方向完全一致,工作時振動小,可以解決疊鐵芯因磁路不連貫而發出的噪音,可將噪音降低到最低限度。

產品結構

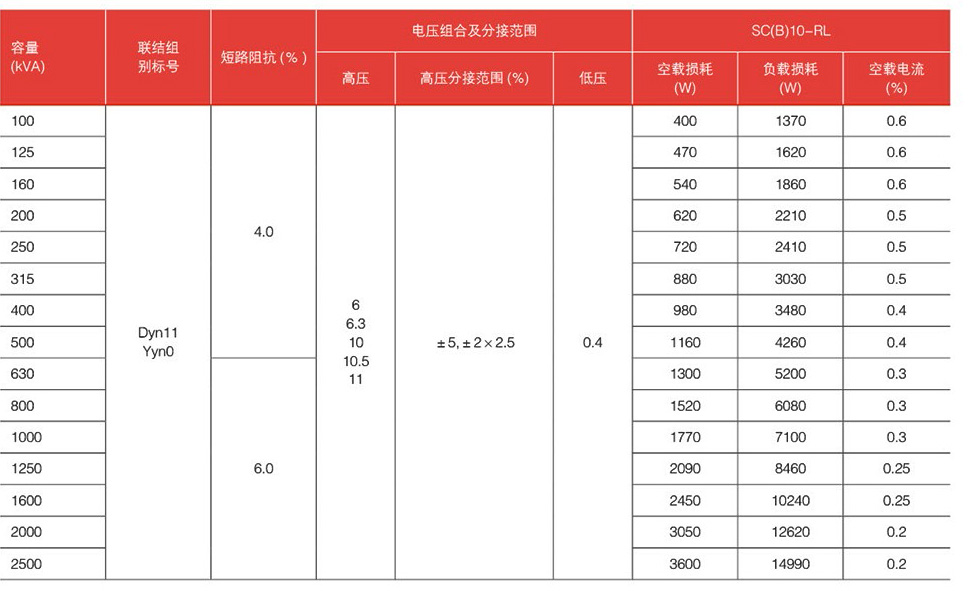

SCB10系列環氧樹脂澆注F級干式變壓器性能指標

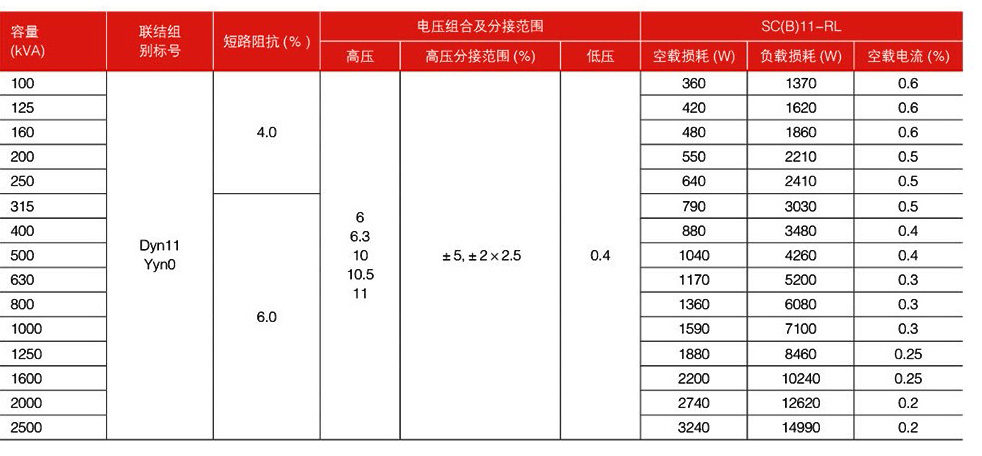

SCB11系列環氧樹脂澆注F級干式變壓器性能指標

SCB13-RL系列環氧樹脂澆注F級干式變壓器性能指標

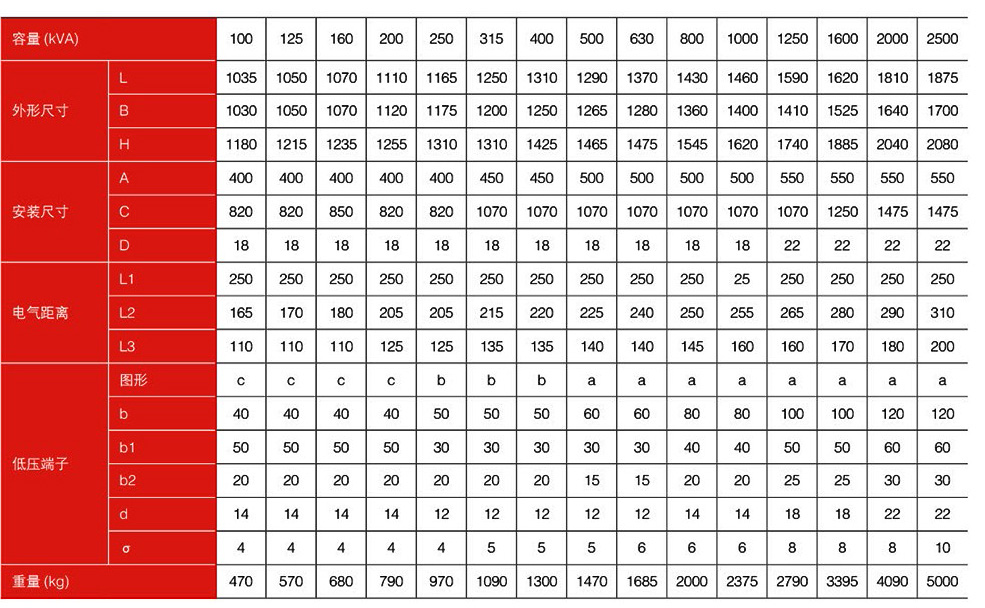

外形安裝尺寸

帶外殼產品
