概述

XGN口-12小型化箱型固定式金屬封閉開關柜是本公司自主研發生產的集智能化、環保型、結構緊湊的新一代小型化專利產品。產品尺寸:寬450(500) x 深 1000x 高 1800(mm)。

本產品適用于環網供電單元、發電廠、變電使用。特別適用于工礦企業、住宅小區、學校、高層建筑等場所的配電的控制與保護;能滿足變電所、箱式變電站、開閉所和電纜分接箱等成套產品的配電自動化及其它要求。

型號及含義

使用條件
◆海拔高度≤1000m；
◆周圍空氣溫度：-25℃~40℃;
◆空氣相對濕度：日平均值不大于95%,月平均均值不大于90%；
◆周圍空氣沒有明顯地受到有害氣體的污染；
◆無劇烈震動,地震強度不超過8級。

注：當使用環境條件不同或有特殊要求時,需與制造廠協商

產品結構特點
結構小型化,比傳統真空斷路器開關柜體積減少占用空間40~60%,節省電力工程總體投資額;節省開關殼體及柜內連接排用料,產品更節能更環保。
開關柜包括母線室、儀表室、一次主元件窒、進出電纜室；各個隔室均用隔板及套管相互隔離,母線窒、斷路器室、電纜終端窒三個高壓室均設有向上的壓力釋放裝置,用于內部燃弧產生時,泄放燃弧氣壓,確保安全。
進出線開關柜設隔離開關、真空斷路器、接地刀(下隔離),三者之間配有可靠的聯鎖,隔離開關具有明顯的斷口,可清晰的觀察到開關狀態。
操作機構采用一種新型機構,用強制性機械閉鎖方式達到“五防”功能要求,具有操作簡便,安全可靠等特點。
開關柜柜體金屬全封閉設計,接地可靠,柜頂留有虛封的泄壓口。
開關柜柜體采用進口敷鋁鋅體成型拼裝,機械強度高。

產品引用標準
GB311.1-1997          交流輸變電設備的絕緣配合
GB1984-2003           高壓交流斷路器
GB3084-2004           3~3.6KV高壓交流負荷開關
GB1985-2004           高壓交流隔離開關和接地開關
GB3309-1989           高壓開關設備常溫下的機械試驗
GB7675-1987           交流高壓斷路器開合電容器組試驗
GB/T11022-1999      高壓開關設備和控制設備標準的共用技術要求
DL/T403-2000          12-40.5KV 戶內高壓真空斷路器訂貨技術條件

主要技術參數

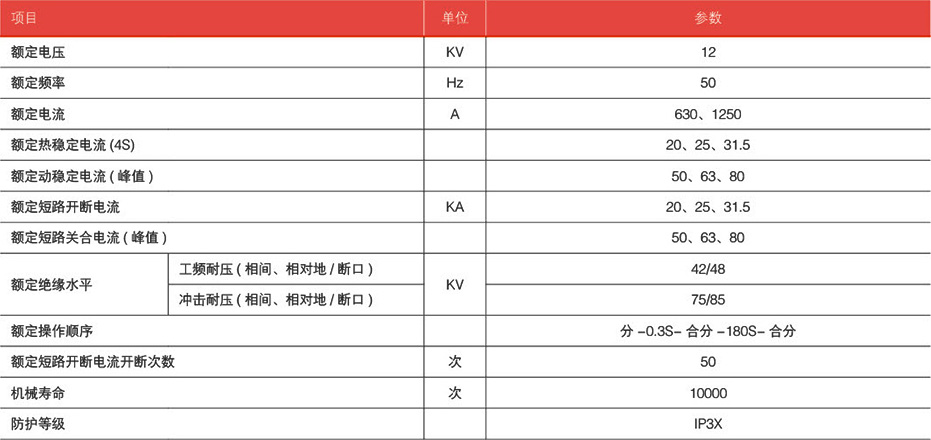

XGN口-12(Z)箱型固定式金屬封閉開關柜的技術參數

XGN口-12(F)箱型固定式金屬封閉開關柜的技術參數

主要元器件說明
◆真空斷路器
VS1-12側裝式斷路器采用標準化設計,互換性高,同一規格的產品無需調整既可互換,方便檢修及維護。
操作機構采用模塊化設計,與斷路器本體組成一體,具備可靠、完善的機械及電氣防誤連鎖系統,保證了操作及維修的安全性。
此斷路器采用新型結構的操作機構,機構箱更緊湊。

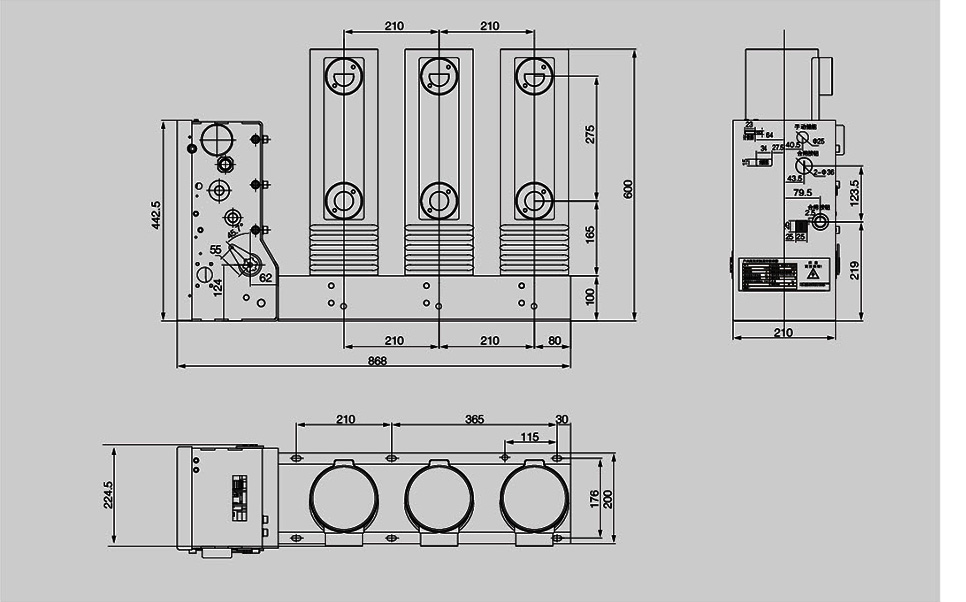

外形及安裝尺寸

主要元器件說明
◆隔離開關
GN口-12型隔離開關是專為小型化柜子設計制造的專利產品,其結構緊湊,大大降低了隔離開關的安裝高度。開關的額定電流為 1250A,4S短時耐受電流為31.5KA,額定峰值耐受電流80KA。

◆電流互感器
該互感器是本公司專為小型化開關柜設計的新型產品,由絕緣材料環氧樹脂整體澆注成型,絕緣性能好,其電流變比范圍可從5/5A到 1250/5A,可根據比變大小澆注不同規格尺寸的接線銅排,其尺寸大小、接線和安裝位置保持不變。

◆微機
開關柜保護系統采用微機裝置。裝置采用加強型全鋁型材單元機箱,按照抗強振動、強干攏設計,確保裝置安裝于條件惡劣的現場時仍具備可靠性,面板采用整體設計,外形美觀,操作簡易。

◆隔離開關程序操作機構
SHT型程序操作機構具有完善的五防閉鎖功能,能很好的滿足開關柜操作需求。

聯鎖說明
斷路器
◆采用新型操作機構,只有下門關上、斷路器分閘位時,才能操動機構,分合隔離開關、接地開關；
◆隔離開關、與接地開關之間設閉鎖功能,只能按操作程序操作一個開關,隔離開關在分位時,接地刀能分合,接地刀在分位時,隔離刀能分合；
◆接地開關分閘時,下門打不開。

負荷開關
◆當負荷開關合閘時,隔離開關/接地開關鎖定；
◆當隔離開關分閘,負荷開關被鎖定(不能誤合負荷開關)；
◆接地開關分閘時,下門打不開；
◆隔離開關與接地開關聯動；
◆下門沒關上時,隔離開關不能合閘。

操作說明
a.送電:關閉柜門-------操作手柄順時針旋轉分接地開關-------合隔離開關-------合斷路器(負荷開關)
b.停電:分斷路器(負荷開關)-------操作手柄逆時針旋轉分隔離開關-------合接地開關-------打開柜門

◆操作電源解決方案
根據變電站容量大小和用戶的不同需求,開關操作電源解決方案如：
A.采用直流電源屏,如GZDW型微機監控高頻開關直流電源第統；
B.采用分布式直流電源供電；
C.采用UPS電源供電。

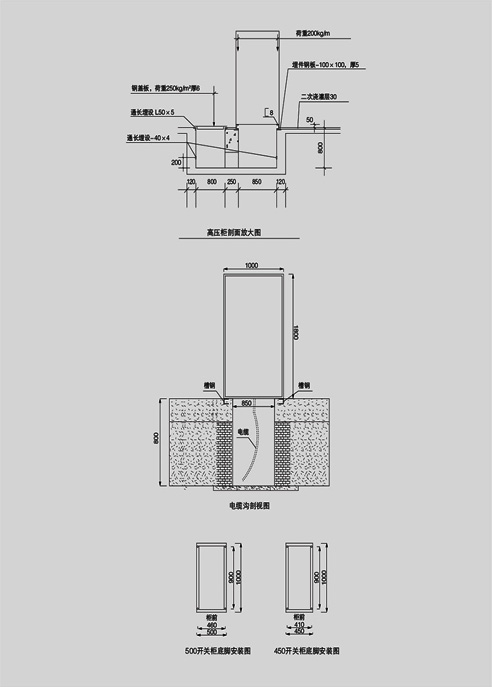

安裝基礎圖
