產品詳情 Product details

主要技術參數

開關柜主要技術參數及元件型號

VS1-12型真空斷路器主要技術參數

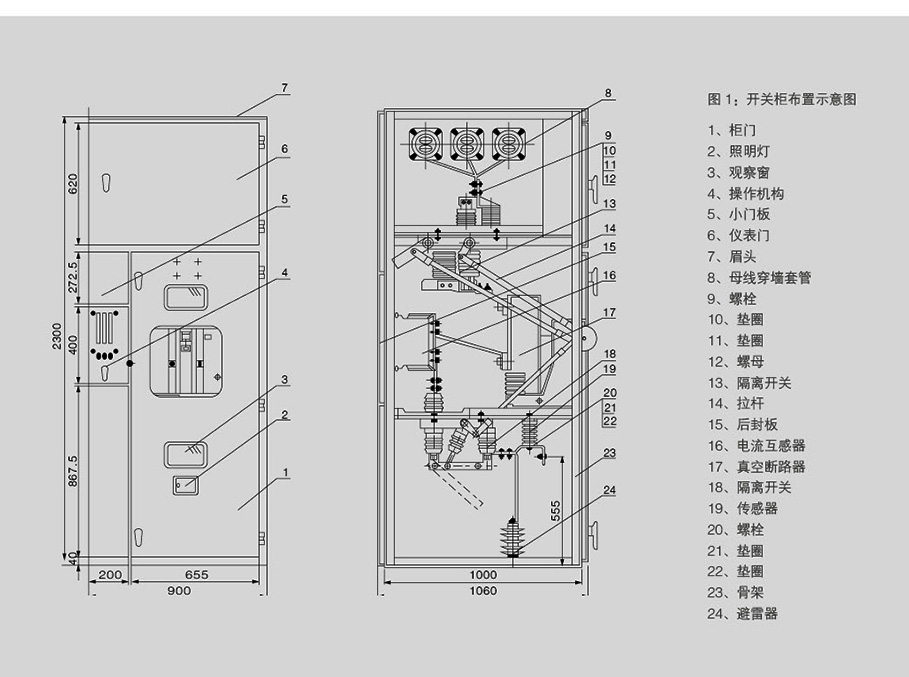

結構特點/外形及安裝尺寸

安裝

◆安裝基礎參考下圖,基礎槽鋼突出地面1-3mm,每米范圍內不平度不應超過1.5mm,全長范圍內不超過5mm。

◆將開關柜按順序放置于基礎上,調整好安裝的位置。然后用M12螺栓或者用點焊方法進行固定,柜與柜間用M8螺栓并緊。
◆拆開后蓋板安裝主母線和一次電纜,端子接觸面應注意清理干凈并涂中性凡士林。安裝好后注封堵好一次電纜孔。
◆連接柜間接地母線,使沿開關柜排列方向連成一體,檢査工作接地和保護接地是否有遺漏,接地回路是否連續導通,工作接地電阻應不大于1000μΩ,保護接地電阻應不大于4Ω。
◆安裝二次電纜,電纜由柜前底部引入,順側壁進入低壓窒,分接于端子排上;或由柜頂二次小母線上引入低壓室,裝好后封堵電纜孔。
◆清理柜內灰塵雜物。

概述

XGN66-12(Z)型固定式封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品,符合國家標準GB3906《-35KV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求,也滿足國際標準lEC60298《1KV以上52KV 以下交流金屬封閉開關設備和控制設備的要求》。
該產品吸收了國外的先進技術,它體積小,僅是普通開關柜體積的50%,斷路器具有可靠性高,性能好;“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、7.2、12kV三相交流電 50Hz 單母線分段的戶內成套裝置,作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能,可使用在各類型發電廠、變電站及工礦企業,高層建筑等場所,也可與環網柜組合應用于開閉所中。

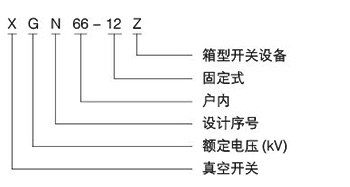

型號及含義

使用條件

◆海拔高度不超過1000m；

◆環境溫度:-25℃～+40℃,24小時內平均溫度不超過+35℃；
◆水平傾斜度不大于3°；
◆地震強度不超過8級10:55 2020-12-24
◆無劇烈振動和沖擊及爆炸危險場所。

結構特點

◆柜體采用優質角鋼焊接而成；
◆斷路器室位于柜體中(下)部,安裝、調試、維護方便。標準配裝VS1 斷路器,并設有壓力釋放通道,確保人身安全；
◆采用先進可靠的旋轉式隔離開關,可在主母線帶電下安全進入斷路器室檢修；
◆整柜防護等級lP2X；
◆設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求；
◆具有可靠的接地系統；
◆門上裝有觀察窗,可清楚觀察到柜內元件的工作狀態；
◆操作機構閉鎖采用同XGN2-12柜用的 JSXGN閉鎖機構,簡單可靠方便實用；
◆進出線電纜低于柜體前部,方便用戶連接。

安裝

投運

◆投運前應進行如下檢查和調試:

根據訂貨要求檢查柜內安裝的電氣元件的型號與規格是否相符；檢查緊固件是否松動；檢查一、二次配線是否正確；操作隔離開關、接地開關、斷路器、機械聯鎖3～5次,應靈活無卡滯現象,聯鎖滿足“五防”要求,然后對機械活動部位加注潤滑脂。
按本說明書第三條和出廠試驗報告檢查開關柜的絕緣水平和回路電阻、斷路器的機械特性,試驗結果應與出廠試驗報告相符或相近。

維護與檢修

◆用戶應定期對開關柜進行維護與檢修,內容有：
◇清掃各部位灰塵,特別是絕緣件表面的積塵；
◇檢查機械活動部位,定期加注潤滑脂,使之保持動作靈活可靠；
◇斷路器、隔離開關、接地開關等元件的維護按各自的說明書進行；
◇檢查電接觸部位是否良好,有無過熱現象,接地回路是否導通；
◇定期檢查緊固件是否緊固。
用戶一般應在制造廠的協助下進行故障檢修,如屬少許調整和小故障,用戶自行檢修應參照本說明書和主要元件各自的說明書進行。
