精雕細琢出臻品，從產品原材到產品使用都滿足您的采購需求，您身邊靠譜的聲光警示安防產品生產廠家。
品牌：順通電氣
類別：箱變及成套開關柜
技術參數 概述 STSRN16-12全絕緣充氣柜,已經在國家高壓電器試驗中心獲得型式試驗報告并被列為浙江省高新科技產品。廣泛用于10KV/20KV配電系統,是城鄉各類用戶變配電系統的首選開關產品。

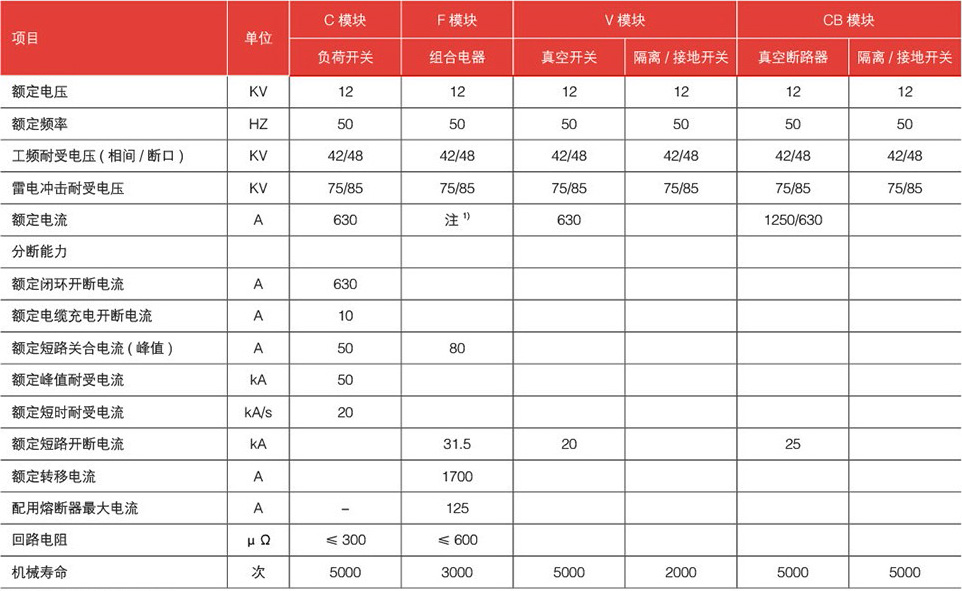

技術參數
概述

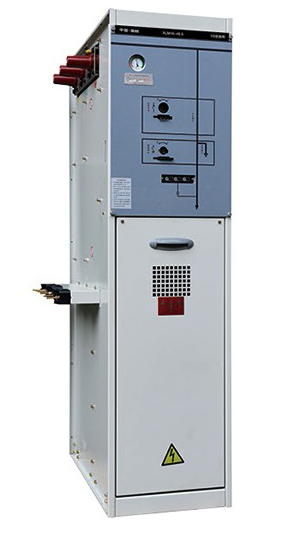

STSRN16-12全絕緣充氣柜,已經在國家高壓電器試驗中心獲得型式試驗報告并被列為浙江省高新科技產品。廣泛用于10KV/20KV配電系統,是城鄉各類用戶變配電系統的首選開關產品。開關柜為模塊化單元模式,可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類,滿足各種變電站對緊湊型開關柜靈活使用的需要。STSRN16-12全絕緣充氣柜是一個完全密封的系統,其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響,從而可以確保運行可靠性及人身安全,并且實現了免維護。通過選擇可擴展母線,可以實現任何組合,達到全模塊化。擴展母線安全絕緣和屏蔽,確保了高可靠性和安全性。STSRN16-12型充氣式開關柜同時可以提供TV化的自動化解決方案,形成了智能化開關的概念,并將現場安裝及調試工作量降到最低。STSRN16-12全絕緣充氣柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性,因而具有極其特殊的靈活性。STSRN16-12全絕緣充氣柜執行GB標準。在室內條件下(40℃)和在室外條件下(-50°)運行的設計壽命超過30年。
主要特點
STSRN16-12全絕緣充氣柜SF6氣體作為滅弧及絕緣介質;
開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以1.4bar的SF6氣體,防護等級達到,lP67:整個開關裝置完全不受外部環境條件的影響,即使在短時水浸等極端情況下也能保證開關正常運行,產品終身免維護;
開關柜具有完善的“五防”聯鎖裝置,徹底杜絕人為誤操作可能引起的人員及設備運行故障;
所有開關柜具有可靠的安全泄壓通道,即使在極端情況下也能保障操作人員人身安全;
開關柜分為固定單元組合和可擴展單元組合兩類;
開關柜通常由正面進出線,也可按不同的安裝位置實現側出線或側擴展;
柜體尺寸安裝方便,并能夠適合空間狹小及環境條件不良的地方;
開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。
性能指標
◆SF6氣體壓力◇正常運行環境條件
◇20℃下絕對壓力為14bar ◇最高溫度40℃;
◇氣體年泄漏率0.2‰/年;◇最低溫度-50%℃;
◇防護等級lP67;◇最大平均相對溫度≤95%;
◇氣室不銹鋼厚度3.0mm; ◇海拔高度≤2000米;
◆母線 ◆滿足標準
開關柜內母線400mm2Cu; GB/T11022 GB3906 GBI985
開關柜接地母線 150mm2Cu; GB16926 GB38041 GB984
◆顏色GB3309
◇開關柜前面板 RAL7012; lEC60056 lEC60129 lEC60256
◇側板和電纜室前蓋板 RAL7035; lEC60298 lEC60420 lEC60694

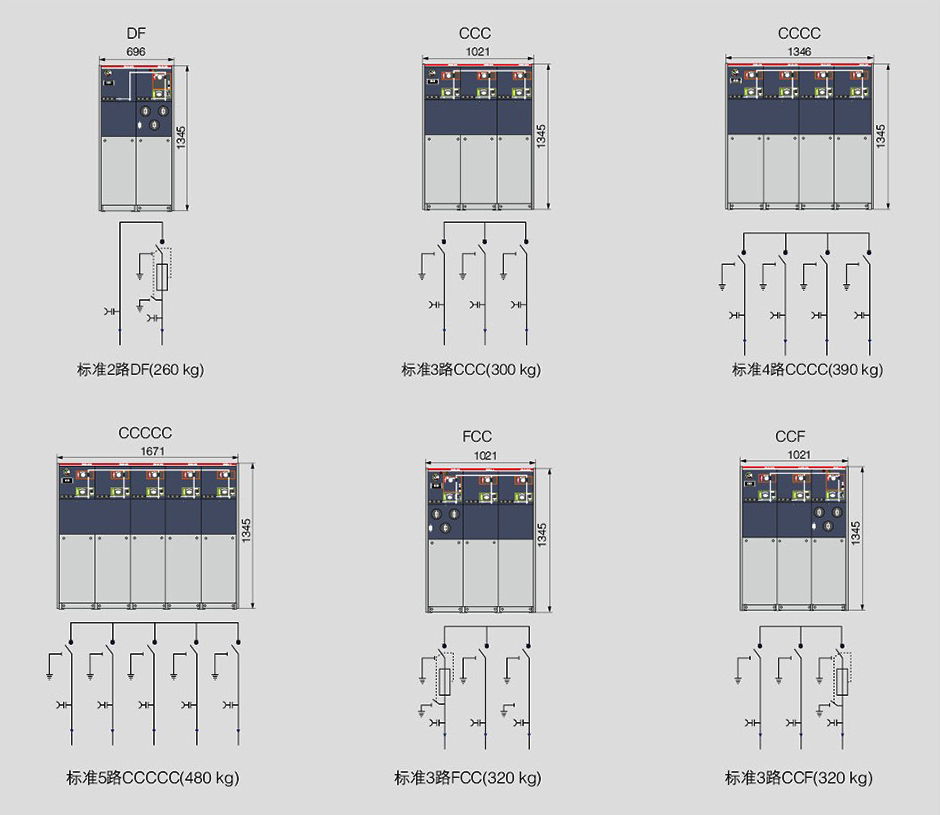

STSRN16-12/24 各類非擴展標準組合單元柜
非擴展標準模塊
共提供以下十五種標裝組合
STSRN16-12/24各類非擴展標準組合單元柜的每個模塊具有下列配置
◆D 柜一提升模塊◆進線套管的電容性電壓指示器
◇“不帶接地刀的電纜連接模塊”中標準配置與特性◆每個氣室安裝一個監測SF6密度的壓力表計
◆C柜一負荷開關模塊◆吊裝用的吊耳
◇“負荷開關模塊”中標準配置與特性◆操作手柄
◆F柜一負荷開關熔斷器組合電器模塊◆選配
◇“負荷開關熔斷器組合電器模塊”中標準配置與特性◇電動操作機構
◆V柜一真空開關模塊◇電纜短路及接地故障指示器
◇“真空開關模塊”中標準配置與特性◇電流互感器及表計
◇遠程監控及接
非擴展標準模塊

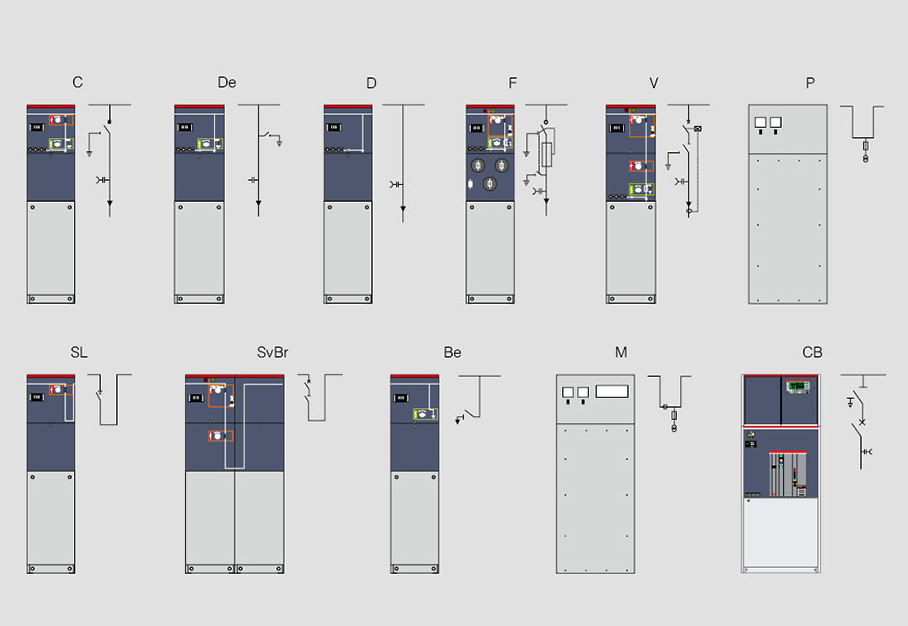

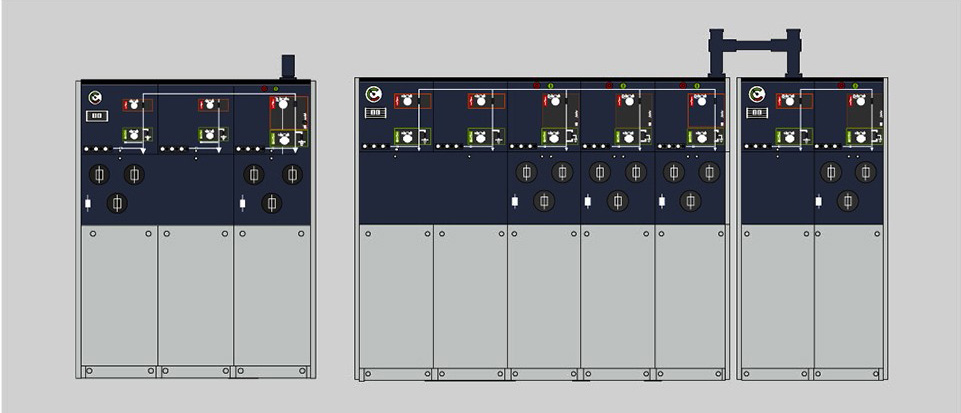

STSRN16-12/24 擴展模塊單元柜
標準擴展模塊
◆C負荷開關模塊(寬度=325mm) ◆ SvBr 母線分段開關模塊(真空開關)
◆De 帶接地刀的電纜連接模塊(寬度=325mm) ◇ SV 總是跟母線提升模塊在一起(總寬度=650mm)
◆D 不帶接地刀的電纜連接模塊(寬度=325mm) ◆ Be 母線接地模塊(寬度=325mm)
◆F 負荷開關熔斷器組合電器模塊(寬度=325mm) ◆ M/PT 表計模塊12KV(寬度=696mm)
◆V 真空開關模塊(寬度=325mm) ◇ 表計模塊24KV(寬度=900mm)
◆SL 母線分段開關模塊(負荷開關)(寬度=325mm) ◆ CB真空斷路器模塊(寬度=696mm)
注:單個 STSRN16-12/24型 模塊必須加擴展頭后才能使
STSRN16-12/24 型的重量表(這些重量沒有考慮附件)
標準 1 路 130kg
6路大約是 570-800kg
2-3 路和 4路類似 STSRN16-12/24 型的重量
M表計柜大約是 250kg
負荷開關模塊C
標準配置與特性
◆630A母線
◆三工位負荷/接地開關
◆三工位單彈簧操作機構,有兩個獨立的負荷開關和接地
◆開關操作軸
◆負荷開關和接地開關位置指示
◆位于前部水平布置的出線套管630A的400系列螺栓式套管
◆指示套管帶電的窯性電壓指示器
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6氣體壓力表(每個SF6氣箱中僅有一處)
◆接地母排
◆接地開關與電纜室前面板的聯鎖
◆預留母線擴展
◆外部母線
◆負荷開關操作用電動機動24V/48V DC,110V/220V DC/AC
◆短路及接地故障指示器
◆測量環形電流互感器及電流表
◆計量環形電流互感器及電度表
◆在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭
◆鑰匙互鎖
◆進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)110V/220V AC/DC
◆輔助觸點
◇負荷開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇帶信號的壓力表1NO
◇帶信號觸點的滅弧器1NO
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱

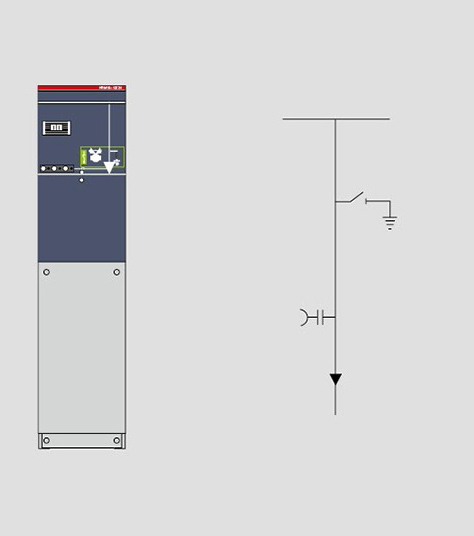

帶地刀電纜連接模塊 De
標準配置與特性
◆630A母線
◆接地開關
◆兩工位單彈簧操作機構
◆接地開關位置指示
◆位于前部水平布置的出線套管 630A 的 400 系列螺栓式套管
◆指示套管帶電的電容性電壓指示器
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6 氣體壓力表 (每個SF6氣箱中僅有一處)
◆接地母排
◆接地開關與電纜室前面板的聯鎖
◆預留母線擴展
◆外部母線
◆短路及接地故障指示器
◆測量環形電流互感器及電流表
◆計量環形電流互感器及電度表
◆在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭鑰匙互鎖
◆進線帶電接地閉鎖(當套管電電時閉鎖接地開關)110V/220V AC/DC
◆輔助觸點
◇接地開關位置2NO+2NC
◇帶信號的壓力表1NO
◇帶信號觸點的滅弧器1NO
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱

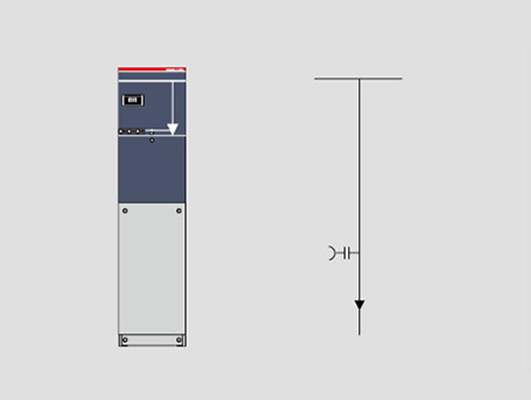

不帶地刀電纜連接模塊D
標準配置與特性
◆630A 母線
◆位于前部水平布置的出線套管,630A的400系列螺栓式套管
◆指示套管帶電的容性電壓指示器
◆SF6 氣體壓力表(每個SF6氣箱中僅有一處)
◆接地母排
◆預留母線擴展
◆外部母線
◆短路及接地故障指示器
◆測量環形電流互感器及電流表
◆計量環形電流互感器及電度表
◆在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱

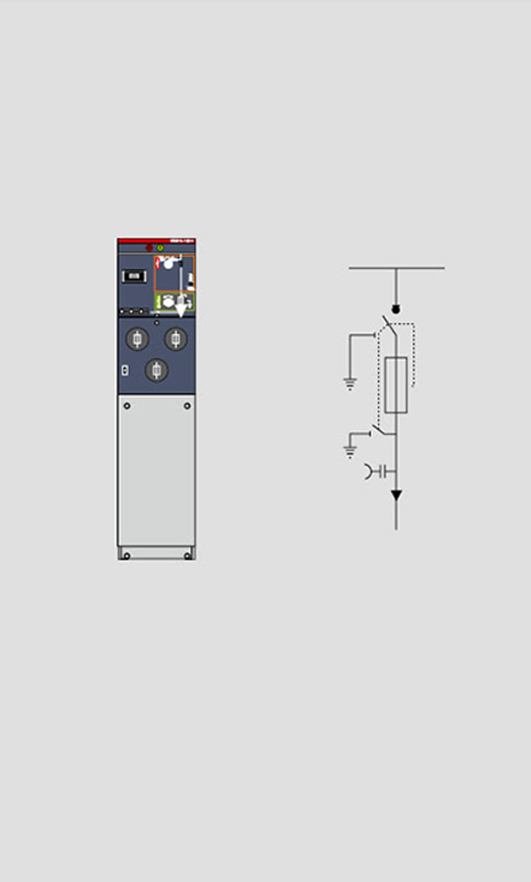

帶熔斷器的負荷開關模塊F
標準配置與特性
◆630A母線
◆三工位的負荷開關,熔斷器首端與熔斷器末端接地開關為機械聯動
◆三工位雙彈簧操作機構,有兩個獨立的負荷開關和接地開關操作軸
◆負荷開關和接地開關位置指示
◆熔斷器筒
◆熔斷器水平放置
◆熔斷器跳閘指示
◆位于前部水平布置的出線套管,200A的200系列插入式套管
◆指示套管帶電的容性電壓指示器
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6 氣體壓力表(每個SF6氣箱中僅有一只)
◆接地母排
◆用于變壓器保護的熔斷器參數
◇12KV,max125A溶斷器
◇24KV,max63A熔斷器
◆接地開關與電纜室前面板的聯鎖
◆預留母線擴展
◆外部母線
◆負荷開關操作用電動機24V/48V DC,110V.220V DC/AC
◆并聯跳閘線圈24V/48V DC,110V/220V DC/AC
◆并聯合閘線圈24V/48V DC,110V/220V DC/AC
◆測量環形電流互感器及電流表
◆計量環形電流互感器及電度表
◆進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)110V/220V AC/DC
◆輔助觸點
◇負荷開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇熔斷器熔斷1NO
◇帶信號的壓力表1NO
◇帶信號觸點的滅弧器1NO
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱
母線分段開關模塊 SL
標準配置與特性
◆630A 母線
◆隔離開關
◆單彈簧操作機構
◆開關位置指示
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6 氣體壓力表(每個SF6氣箱中僅有一處)
◆預留母線擴展
◆外部母線
◆負荷開關操作用電動機24V/48V DC,110V/220V DC/AC
◆鑰匙互鎖
◆輔助觸點
◇負荷開關位置2NO+2NC
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜

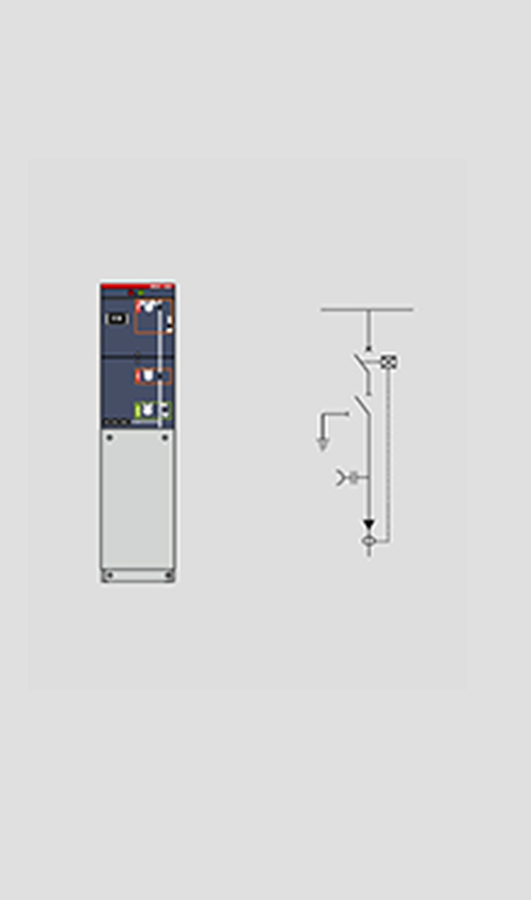

真空開關模塊 V
標準配置與特性
◆630A 母線
◆630A 的變壓器/線路保護用真空開關
◆真空開關用兩工位彈簧操作機構
◆真空開關下部三工位隔離/接地開關
◆三工位隔離/接地開關單彈簧操作機構
◆真空開關和三工位開關機械聯鎖
◆真空開關和三工位開關位置指示
◆電子式保護繼電器
◆跳閘線圈(用于繼電器動作)
◆位于前部水平布置的出線套管,630A的400系列螺栓式套管
◆指示套管帶電的容性電壓指示器
◆對于所有的開關功能,都在面板上有方便的加裝掛鎖裝置
◆SF6氣體壓力表(每個SF6氣箱中僅有一處)
◆接地母排
◆接地開關與電纜室前面板的聯鎖
◆預留母線擴展
◆外部母線
◆真空開關操作用電動機24V/48V DC,110V/220V DC/AC
◆并聯跳閘線圈24V/48V DC,110V/220V DC/AC
◆并聯合閘線圈24V/48V DC,110V/220V DC/AC
◆測量環形電流互感器及電流表
◆計量環形電流互感器及電度表
◆鑰匙互鎖
◆進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)110V/220V AC/DC
◆輔助接點
◇真空開關位置2NO+2NC
◇隔離開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇真空開關跳閘信號1NO
◇帶信號的壓力表1NO
◇帶信號觸點的滅弧器1NO
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱
◆其它繼電器

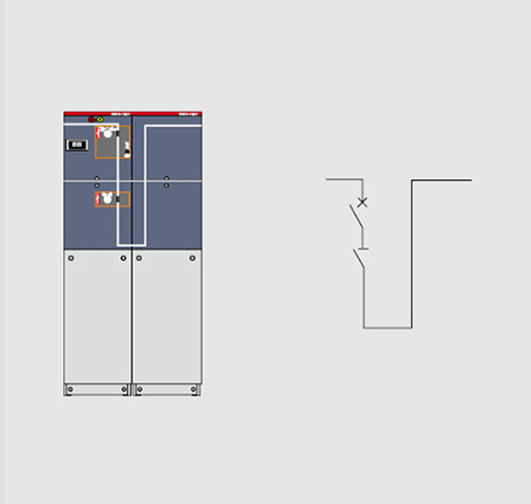

母線分段開關模塊 SV
標佳配置與特性
◆630A的母線
◆630A的真空開關
◆真空開關有兩工位雙彈簧操作機構
◆真空開關下部隔離開關
◆隔離開關單彈簧操作機構
◆真空開關和隔離開關機械聯鎖
◆真空開關和隔離開關位置指示
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6氣體壓力表(每個SF6氣箱中僅有一只)
◆BVBr 總是與母線提升柜相連
◆預留母線擴展
◆外部母線
◆真空開關操作用電動機24V/48V DC,110V220V DC/AC
◆并聯跳閘線圈24V/48V DC,110/220V DC/AC
◆并聯合閘線圈24V/48V DC,110/220V DC/AC
◆鑰匙互鋇
◆輔助接點
◇真空開關位置2NO+2NC
◇負荷開關位置2NO+2NC
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱

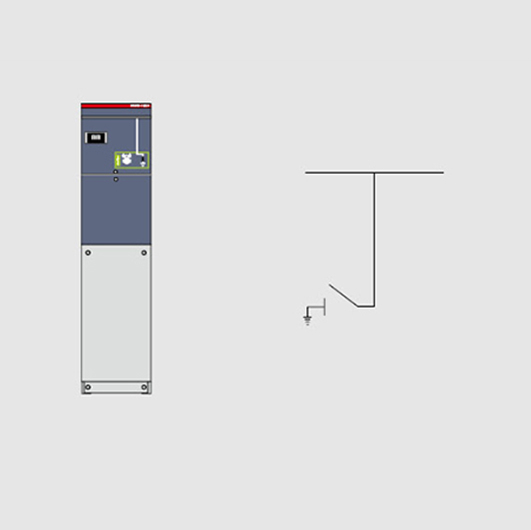

母線接地模塊Be
標準配置與特性
◆630A的母線
◆接地開關
◆兩工位單彈簧操作機構
◆接地開關位置指示
◆對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
◆SF6氣體壓力表(每個SF6氣箱中僅有一只)
◆接地母排
◆預留母線擴展
◆外部母線
◆鑰匙互鎖
◆輔助觸點
◇接地開關位置2NO+2NC
◇幫信號的壓力表1NO
◆二次裝置可裝設于
◇開關柜頂部的二次線小室
◇開關柜頂部的低壓箱

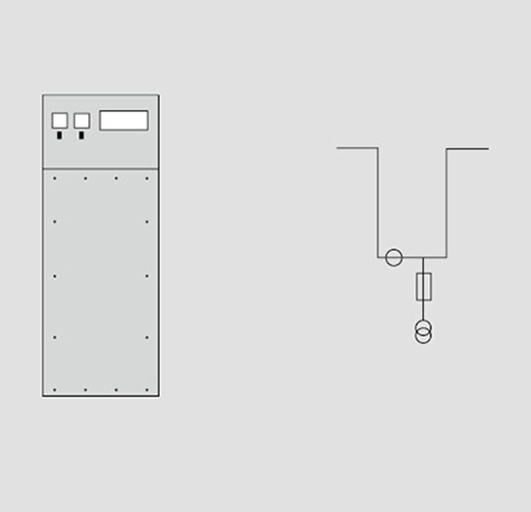

計量模塊 M
標準配置與特性
◆2只電流互感器
◆2只電壓互感器
◆6只400系列套管,用于 STSRN16-12/24型充氣式的外母線連接,上進上出
◆保護PT的熔斷器
◆低壓組成部分
◆1只帶轉換開關的電壓表
◆1只帶轉換開關的電流表
◆寬×高x深=696×1806×820mm
◆3只電流互感器
◆3只電壓互感器
◆氧化鋅避雷器
◆指示開關柜帶電的容性電壓指示器
◆低壓組成部分
◆1只有功電度表
◆1只無功電度表

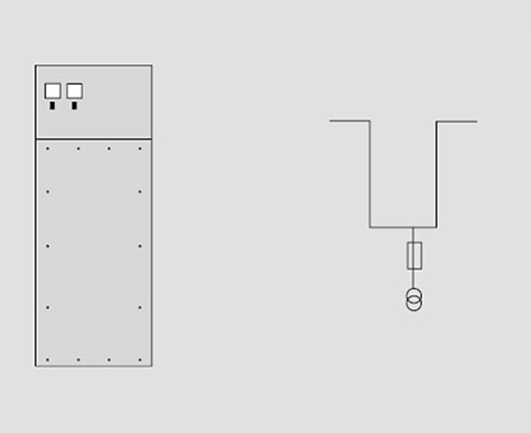

PT模塊P
標準配置與特性
◆2只電壓互感器
◆保護PT的熔斷器
◆1只帶轉換開關的電壓表
◆上進/出,3只(6只)400系列套管用于開關柜的外置母線連接
◆寬×高深=696×1806×820mm
◆下部電纜進/出線
◆寬×高×深=696×1460×820mm
◆氧化鋅避雷器
◆指示開關柜帶電的容性電壓指示器
◆24VDC 充電器及蓄電池
◆隔離開關
STSRN16-12配網自動化的擴展
配網自動化的擴展(DTU、看門狗)
STSRN16-12系列戶外環網柜可以很方便的升級成具備自動化功能的智能環網柜,配置具備“四遙”功能的配網自動化終端裝置,可實現環網開關設備智能化應用。利用通訊(光纖、GPRS等)可將環網柜與自動化主站系統連接,實現配電系統的自動化功能。
通過配電自動化系統,可以使運維人員足不出戶的實現如下功能:
從控制主站或子站對各環網柜的開關單元實現遙控分閘、合閘或合閘閉鎖操作,也可以在本地完成;
從控制主站或子站獲取每個開關的觸頭位置狀態、熔斷器狀態、斷路器故障保護狀態、接地開關狀態等信息;
從控制主站或子站獲取各回路的電氣參數,如電壓、電流、零序電壓、零序電流、功率、功率因數、頻率等;
從控制主站或子站對各配電自動化終端的參數進行優化配置;
統一主站或子站與各配電自動化終端系統的時鐘;
獲取線路故障信息或各配電自動化終端的異常信息,結合主站或子站軟件,實現故障自動定位、故障隔離、非故障區域自動恢復供電及網絡重組,從而大大縮短停電面積和時間,減少故障造成的損失,提升電力系統的供電可靠度。此外,還可以方便的進行負荷監控及調配,有利于網絡的合理利用。
可配置看門狗控制器,對界內外故障進行投切處理,提高電網可靠性。

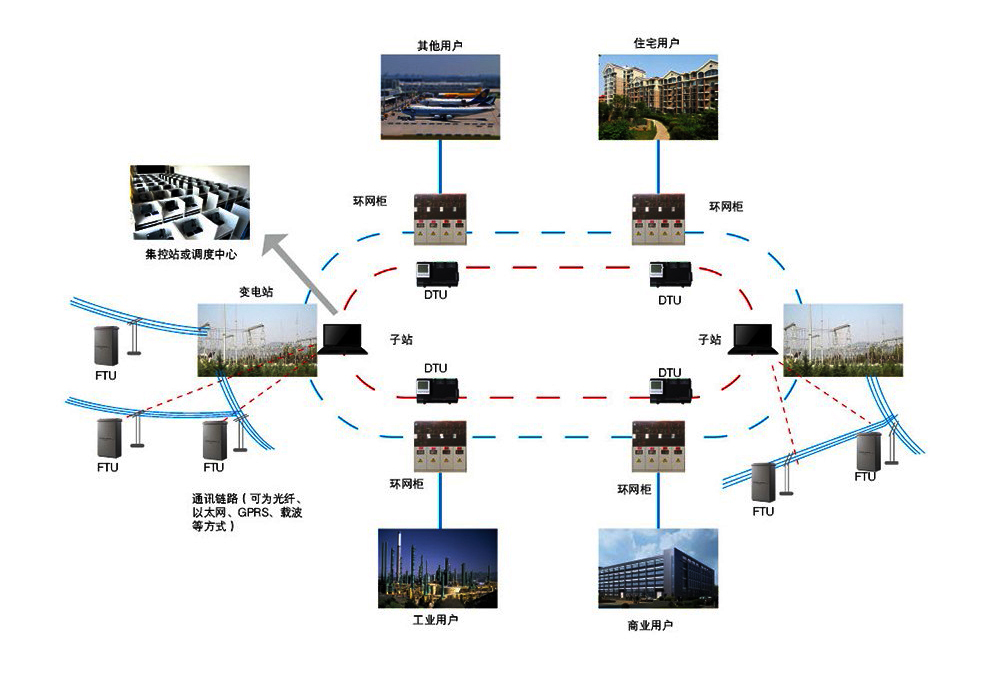

配網自動化應用系統方案圖
STSRN16-12進/出線保護
使用真空開關/真空斷路器模塊地
變壓器或線路保護為真空開關/真空斷路器,帶有保護繼電器和電流互感器。當選用真空開關/真空斷路器作為保護時,采用本公司HBE550/500系列或其它國產綜合保護裝置。
◆HBE550/500 型微機綜合保護裝置
◇電壓范圍:直流(18-265V)或交流(80-265V)
◇配 LMzK 型保護 CT :二次電流5A
◇數字顯示整定值電流測量值和記錄的故障數據
◇整定值面板按鈕或計算機設定
◇可提供各段保護無源信號節點
◇內部故障(軟件和硬件)的連續自檢與報警輸出
◆低定值過流段 l >
◇定時限動作電流0.5-5.01n動作時間0.05-300s
◇反時限動作電流0.5-2.5lnlDMT 反時限動作方式
◆高定值過流段 l >
◇動作電流0.5-40ln動作時間0.04-300s
◆低定值零序過流段 lo >
◇定時限動作電流0.1-0.8ln動作時間0.5-300s
◇反時限動作電流0.1-0.8lnlDMT 反時限動作方式
◆高定值零序過流段 lo >
◇動作電流0.1-101n動作時間 0.05-300s
STSRN16-12 變壓器/線路保護
STSRN16-12 型充氣式提供了兩種變壓器保護方式;負荷開關熔斷器組合電器和具有繼電器保護的斷路器。
使用負荷開關熔斷器組合電器模塊
變壓器保護為限流高壓熔斷器與負荷開關的組合。熔斷器室將安裝在一個位于單元前部獨立的有閉鎖的外殼后面。負荷開關使用彈簧儲能機構,該機構可由熔斷器撞針?biāo)|發。
為了便于熔斷器的更換,可以使用操作手柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構前置,保證了整個系統的防水性能。
方案一SA+CCF+
◆母線安裝避雷器且予留擴展。
◇注:開關單元數不小于3。
方案二CCF+
◆進線安裝避雷器且予留擴展。

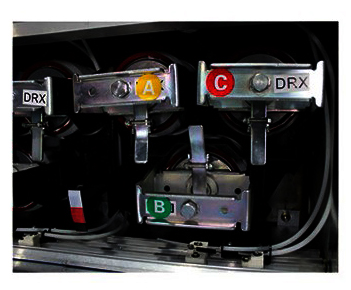

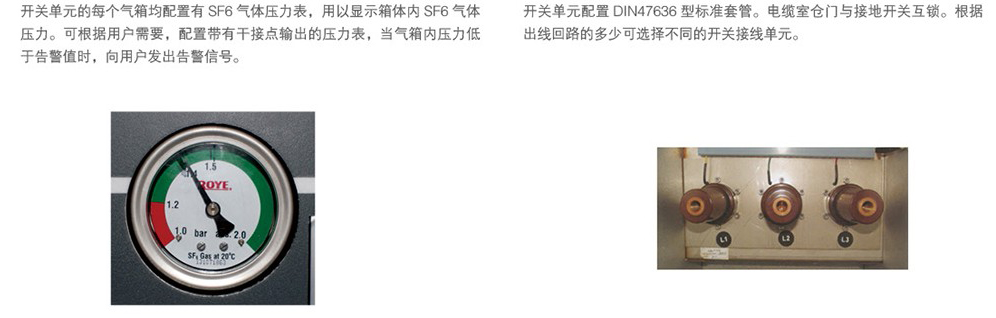

STSRN16-12/24開關柜主要配件

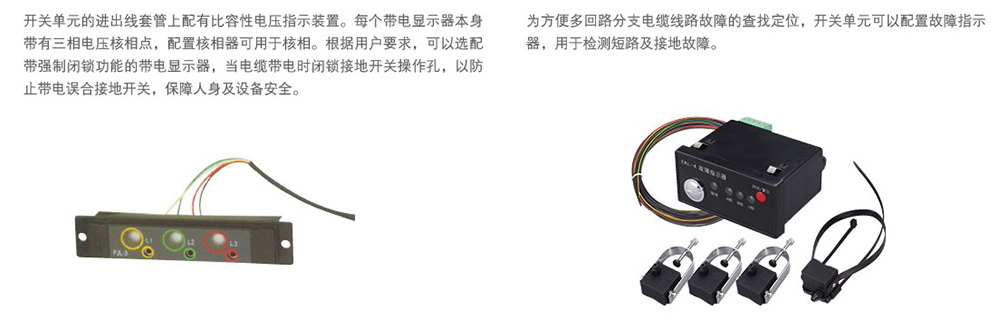

(1)帶電顯示器 (2)故障指示器
(3)壓力指示儀表 (4)電纜連接
(5)可分離連接器
方案三 CCFFF=CF
◆一組最多為6個單元,超過6個單元時需擴展母線連接。

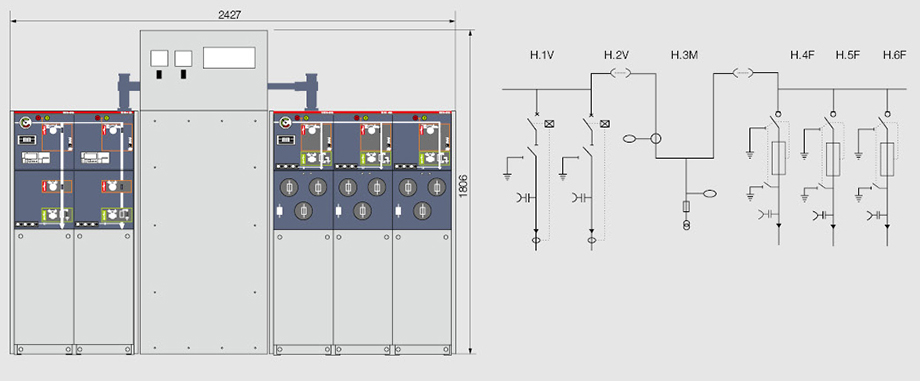

方案四VV=M=FFF
◆高壓側計算

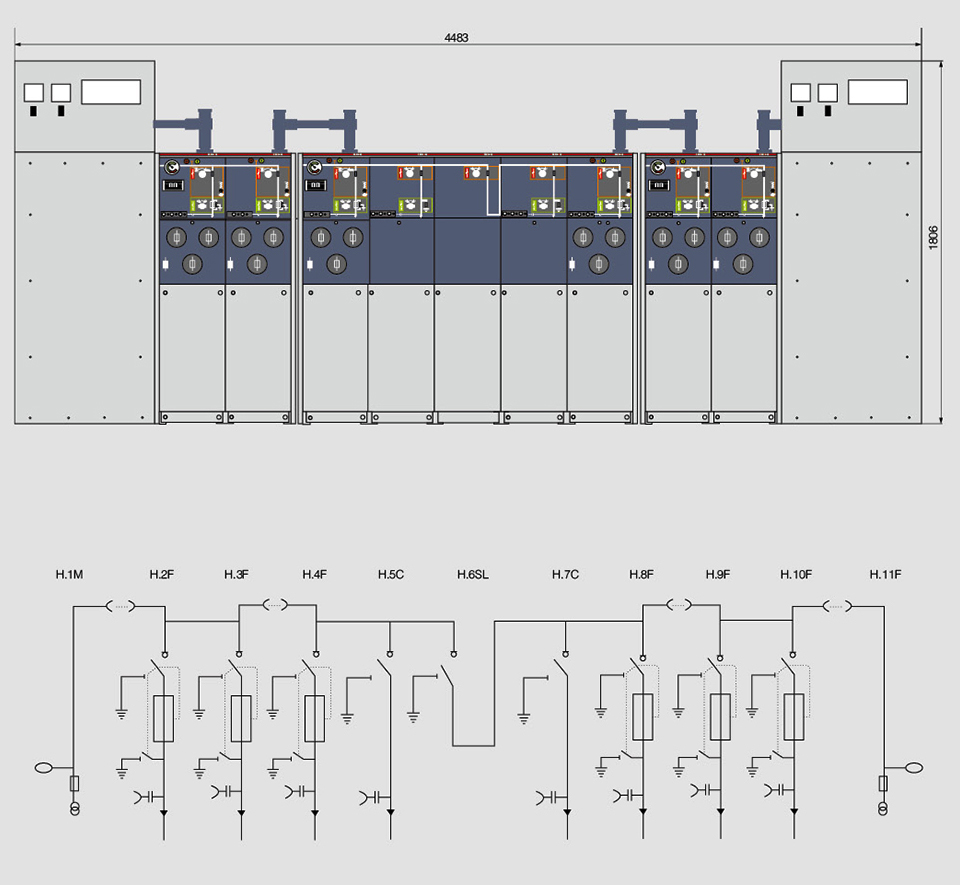

方案五 PT=FF=FCSLCF=PT
◆單母線分段帶母線 PT
STSRN16-12開關柜主要配件
(6)擴展母線 (7)避雷器

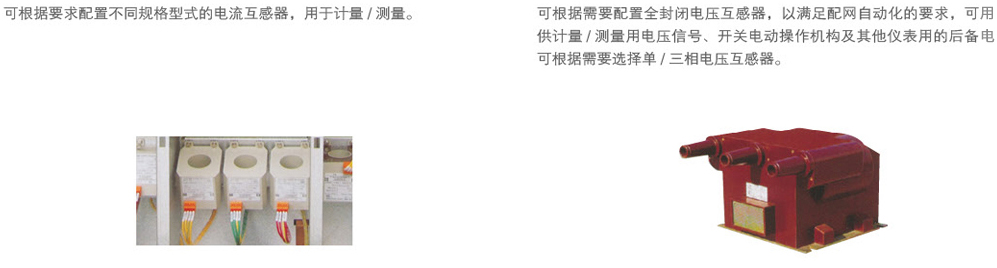

(8)電流互感器 (9)電壓互感器
(10)續電保護裝置 (11)自動化柜/儀表箱
STSRN16-24 充氣柜
概述
STSRN16-24 充氣柜系列高壓全封閉全絕緣緊湊型環網開關設備,是一個體型小巧的金屬密封的開
關設備系統,該產品是根據城市配網系統對大電流的實際需求而專門研發的,柜內斷路器和電纜支柱都采用額定電流為1250A的配件生產,充氣柜主要是針對V單元更廣泛應用而開發的,柜子的尺寸也做了加寬處理。該開關設備由于其可擴展性,能實現全模塊化和半模塊化的組合方式而具有獨特的靈活性。不銹鋼氣室內部充滿了SF6氣體,將所有帶電部件與開關完全密封,與外界隔絕。這種全密封系統使內部開關和所有帶電部分不受外部環境變化的影響,確保了可靠性高、人員安全以及實際上的免維護?？蓾M足不同的供配電配置要求。
STSRN16-24充氣柜執行GB標準。
在室內條件下(40℃)和在室外條件下(-50℃)運行的設計壽命超過30年。
主要特點
STSRN16-24充氣柜,以SF6氣體作為滅弧及絕緣介質;
開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以1.4bar的SF6氣體,防護等級達到lP67,整個開關裝置完全不受外部環境條件的影響,即使在短時水浸等極端情況下也能保證開關正常運行,產品終身免維護;
開關柜具有完善的“五防”聯鎖裝置,徹底杜絕人為誤操作可能引起的人員及設備運行故障;
所有開關柜具有可靠的安全泄壓通道,即使在極端情況下也能保障操作人員人身安全;
開關柜分為固定單元組合和可擴展單元組合兩類;
開關柜通常由正面進出線,也可按不同的安裝位置實現側出線或側擴展;
柜體尺寸安裝方便,并能夠適合空間狹小及環境條件不良的地方;
開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。
性能指標
◆SF6氣體壓力正常運行環境條件
◇20℃下絕對壓力為 1.4bar;◇最高溫度40℃;
◆母線◆滿足標準
◇開關柜內母線400mm2Cu; GB/T11022 GB3906 GB985
◇開關柜接地母線150mm2Cu; GB16926 GB38041 GB984
◆顏色 GB330
◇開關柜前面板 RAL7012; lEC60056 lEC60129 lEC60256
◇側板和電纜室前蓋板 RAL7035; lEC60298 lEC60420 lEC60694
STSRN16-40.5(35K)充氣柜
概述
STSRN16-40.5(35KV)充氣柜系列高壓全封閉全絕緣緊湊型環網開關設備, 是一個體型小巧的金屬
密封 的開關設備系統, 用于40.5kV的配電系統。該開關設備由于其可擴展性, 能實現全模塊化和半模塊化的組合方式而具有獨特的靈活性。不銹鋼氣室內部充滿了SF6氣體,將所有帶電部件與開關完全密封,與外界隔絕。這種全密封系統使內部開關和所有帶電部分不受外部環境變化的影響,確保了可靠性高、人員安全以及實際上的免維護?？蓾M足不同的供配電配置要求。
參考標準
lEC60265-1 lEC60265-1 GB/3804-2004
lEC62271-100 lEC62271-102 GB16926-1997
lEC62271-105 lEC62271-200 GB3906-2006
lEC60529 lEC60694 GB1984-2003
使用環境條件
◆海拔高度: ≤2000m;
◆環境溫度: -30℃~+40℃;
◆相對濕度:日平均值≤95%, 月平均值≤90%;
◆抗震能力:8度,地面水平加速度≤0.4g,地面垂直加速度≤0.2g;
◆無劇烈震動和沖擊以及有火災、爆炸危險的場所。
應用范圍
STSRN16-40.5(35KV)充氣柜系列充氣柜具有結構緊湊、全封閉、全絕緣、長壽命、占用空間小、安全可靠、不受工作環境影響等優點,應用于緊湊型二次變電所、小型工礦企業、風力發電廠、酒店、商場、辦公樓、商業中心、地鐵等領域。

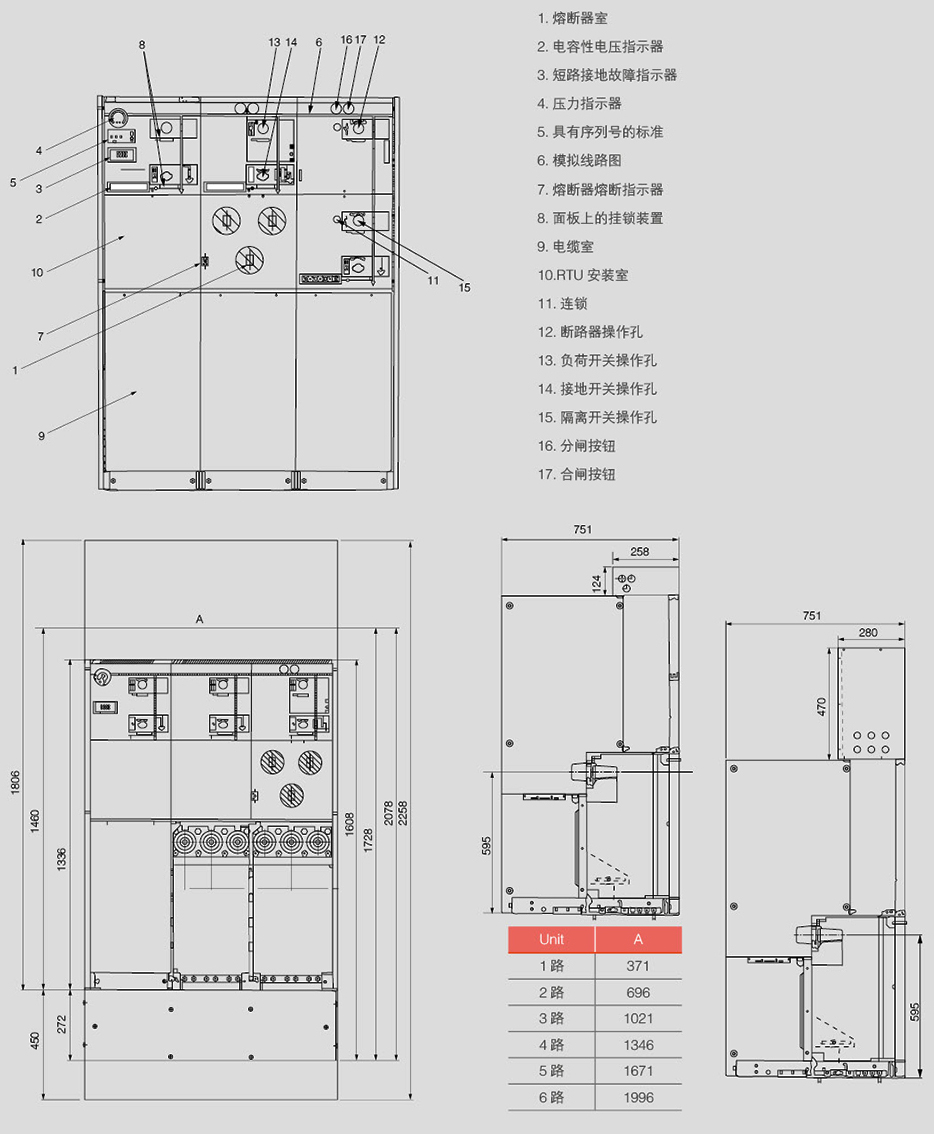

結構及尺寸
