產品詳情 Product details

B9-19、B9-26隔爆型高壓離心通風機，一般用于鍛冶爐及高壓制通風，可廣泛用于輸送物料，輸送空氣及無腐蝕性、不含粘性物質之氣體。介質溫度一般不超過50°℃(最高不超過80°℃)。介質中所含塵土及硬質顆粒不大于150mgl/m'

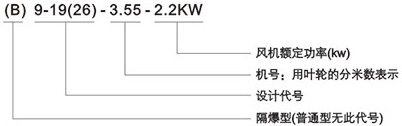

二、型號及含義

三、結構特點

1、結構
No3.15~6.3主要由葉輪、機殼、進風口、支架等組成;Ng7.1~16主要由葉輪、機殼、進風口、傳動組等組成,
葉輪:9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m's。葉輪成型后經靜、動平衡校正,故運轉平穩。(材料一般為鋼鐵，可以訂做鋁合金)
機殼:用普遍通鋼板焊接成蝸型殼整體。
進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板組成。
傳動組:由主軸、軸承箱、聯軸器等組成。主要由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。配套電機:普通型配用Y系列普通電機。防爆型配用YB,系列防爆電機。
2、型式
本通風機為單吸入式，有Ng3.15、3.55、4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視。如葉輪順時針旋稱右旋風機，以“右”表示;逆時針旋轉稱左旋風機，以“左表示。
風機的出口位置以機殼的出口角度表示?！白蟆?、“右”均可制成0°、45° . 90° , 135° . 180’ 、 225°共六種角度。風機的傳動方式為A式(No4~6.3)和D式(No7.~16)兩種。

葉輪形式及安裝角度訂貨時需注明，如無注明，一般默認為右旋，角度為180°。

四、技術參數及外形尺寸表

9-19型主要技術參數
